Cálculo estructura carga camiones

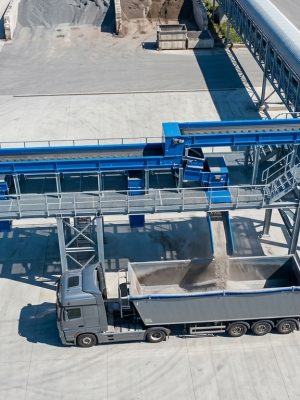

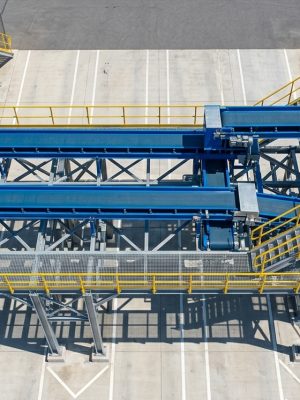

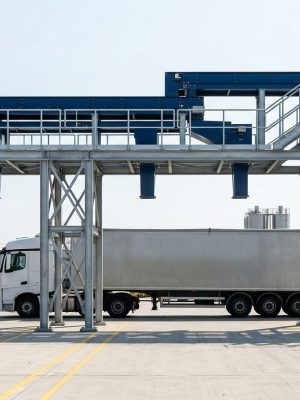

Diseño, verificación estructural y certificación de un puente elevado de carga para camiones integrado con un sistema de cintas transportadoras. La instalación está diseñada para permitir el flujo continuo de material hacia los vehículos de transporte mediante plataformas superiores mejoradas con pasarelas de acceso, escaleras y barandillas de seguridad para los operarios.

Logística (manutención)

El principal desafío técnico ha sido realizar el análisis de resistencia mecánica de la estructura soporte frente a las combinaciones de cargas dinámicas y estáticas generadas por el funcionamiento de las cintas transportadoras, la acumulación de material y el tráfico de operarios. Asimismo, era necesario evaluar la rigidez del conjunto para evitar vibraciones excesivas y garantizar el estricto cumplimiento del marcado CE de la instalación.

Steyk ha desarrollado la fase de análisis estructural y homologación. A partir de los modelos 3D en formato STEP de la instalación, se realizaron los cálculos de elementos finitos (FEA) para verificar los perfiles, uniones y anclajes del puente. Paralelamente, se elaboró ​​el expediente técnico de seguridad, evaluación de riesgos y documentación necesaria para el proceso de certificación y marcado CE tanto de la estructura como del conjunto.

La entrega de los informes de cálculo mecánico y de la documentación para el marcado CE permitió validar la seguridad y estabilidad de la infraestructura antes de su fabricación. Gracias a esta verificación técnica, se optimizaron los perfiles estructurales y se aseguró la plena conformidad normativa de la línea de carga y el desempeño de sostenibilidad del proyecto.
