Estructura de Soporte y Logística de Elevación para Reactores Químicos
Descripción del Proyecto

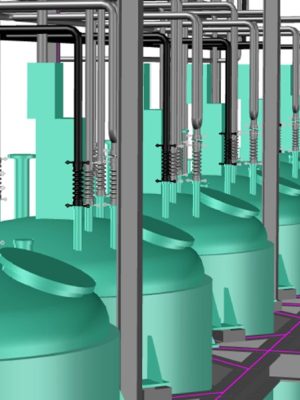

Diseño, cálculo estructural y detallado constructivo de una infraestructura metálica compleja para la sustentación de una batería de 10 reactores industriales. El proyecto incluye la integración de plataformas operativas elevadas, accesos normalizados y sistemas de carga de materia prima mediante equipos de elevación tipo polipasto.
Sector Industrial
Química Orgánica (Procesamiento de grandes volúmenes).
Reto Tecnológico

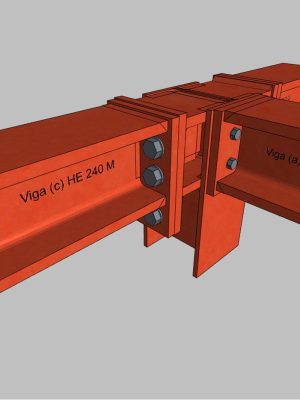

El principal desafío fue el dimensionamiento de una estructura capaz de soportar una carga estática superior a las 22 toneladas de producto por reactor, así como las cargas dinámicas derivadas de la agitación para garantizar la estabilidad global del conjunto. Un requerimiento crítico del cliente fue la ejecución de una estructura 100% atornillada, eliminando las soldaduras in situ para minimizar riesgos de ignición en entornos con protección especial contra incendios (ATEX/PCI), además de prever la resistencia a la corrosión química ambiental.
Desarrollo

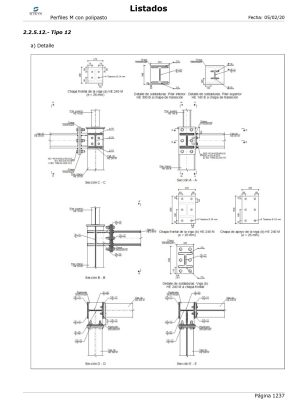

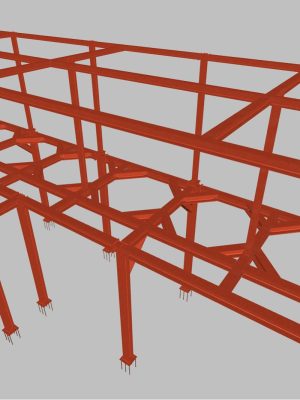

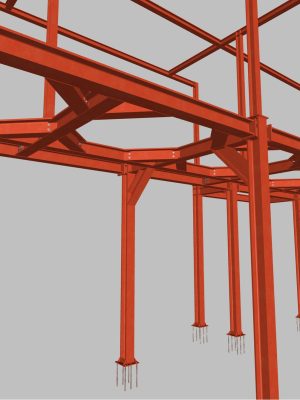

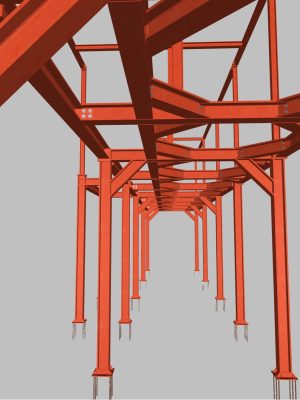

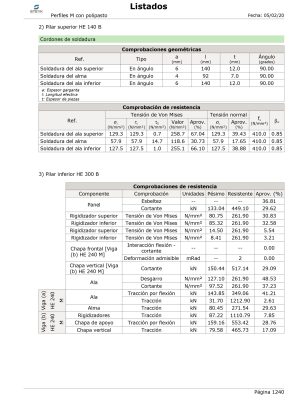

Se realizó el cálculo de resistencia mecánica y el análisis de esfuerzos del esqueleto metálico con Cype3D, definiendo el dimensionamiento de zapatas y cimentación especial para cargas pesadas. Mediante software de modelado avanzado, se generaron los planos de corte de precisión y los esquemas de montaje secuencial. El diseño incorporó «playas» o pasarelas elevadas dimensionadas para la recepción de sólidos y se definió un protocolo de tratamiento superficial con recubrimientos epóxicos de alta resistencia para la protección anticorrosiva.
Resultado
Se desarrolló una memoria para una infraestructura robusta y funcional que permite la operación simultánea de los 10 reactores con total seguridad estructural. La solución atornillada permitió un montaje rápido y seguro, cumpliendo estrictamente con la normativa de prevención de incendios de la planta. La integración de las zonas de carga y accesos ha optimizado el flujo logístico interno, facilitando la entrega de materias primas de forma segura y ergonómica.
