Estructura de Suportació i Logística d’Elevació per a Reactors Químics
Descripció del Projecte

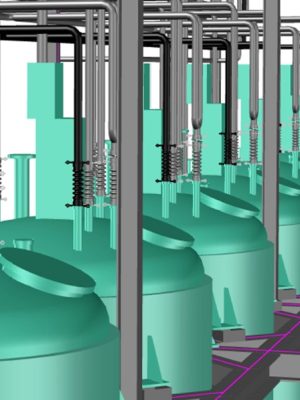

Disseny, càlcul estructural i detallat constructiu d’una infraestructura metàl•lica complexa per a la sustentació d’una bateria de 10 reactors industrials. El projecte inclou la integració de plataformes operatives elevades, accessos normalitzats i sistemes de càrrega de matèria primera mitjançant equips d’elevació tipus polipast.
Sector Industrial
Química Orgànica (Processament de grans volums).
Repte Tecnològic

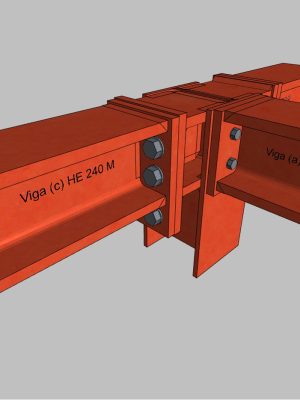

El principal desafiament va ser el dimensionament d’una estructura capaç de suportar una càrrega estàtica superior a les 22 tones de producte per reactor, així com les càrregues dinàmiquesderivades de l’agitació per garantir l’estabilitat global del conjunt. Un requeriment crític del client va ser l’execució d’una estructura 100% cargolada, eliminant les soldadures in situ per minimitzar riscos d’ignició en entorns amb protecció especial contra incendis (ATEX/PCI), a més de preveure la resistència a la corrosió química ambiental.
Desenvolupament

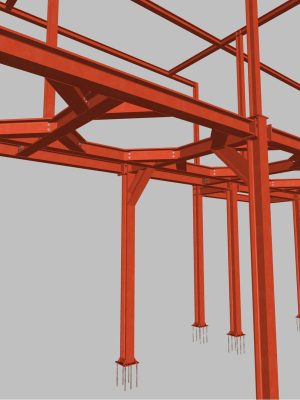

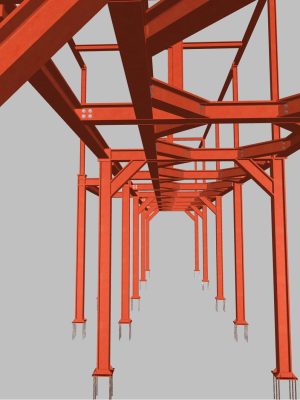

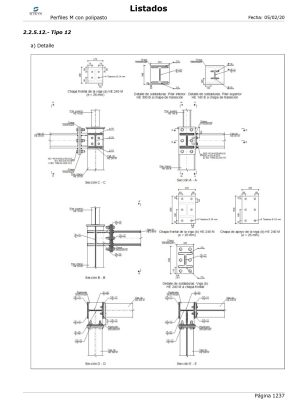

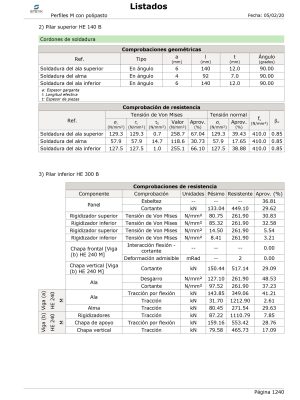

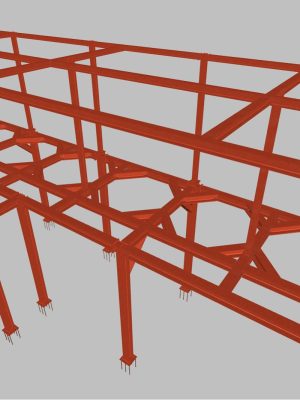

Es va realitzar el càlcul de resistència mecànica i l’anàlisi d’esforços de l’esquelet metàl•lic amb Cype3D, definint el dimensionament de sabates i fonamentació especial per a càrregues pesants. Mitjançant programari de modelatge avançat, es van generar els plànols de tall de precisió i els esquemes de muntatge seqüencial. El disseny va incorporar “platges” o passarel•les elevades dimensionades per a la recepció de sòlids i es va definir un protocol de tractament superficial amb recobriments epòxics d’alta resistència per a la protecció anticorrosiva.
Resultat
Es va desenvolupar una memòria per una infraestructura robusta i funcional que permet l’operació simultània dels 10 reactors amb total seguretat estructural. La solució cargolada va permetre un muntatge ràpid i segur, complint estrictament amb la normativa de prevenció d’incendis de la planta. La integració de les zones de càrrega i accessos ha optimitzat el flux logístic intern, facilitant l’entrega de matèries primeres de forma segura i ergonòmica.
