Unitat de Neteja Industrial CIP (Clean-in-Place) per a Processos Farmacèutics

Descripció del Projecte

Disseny i enginyeria de detall d’una planta compacta de neteja Clean-in-Place (CIP) de tres etapes, configurada per a la higienització automatitzada de reactors i xarxes de canonades. El sistema permet l’execució seqüencial de fases de rentat inicial, desincrustació química i esbandida final, garantint els estàndards d’esterilitat requerits en la producció de fàrmacs.

Sector Industrial
Farmacèutic.
Repte Tecnològic
L’objectiu crític va ser la integració d’un sistema de control precís de les variables de neteja (temperatura, concentració química i pressió) en un equip compacte. Calia assegurar l’eliminació total de residus mitjançant un sistema de dosificació robust i una monitorització constant de la conductivitat per validar l’eficàcia de l’esbandida, complint amb les exigents normatives de seguretat sanitària.
Desenvolupament

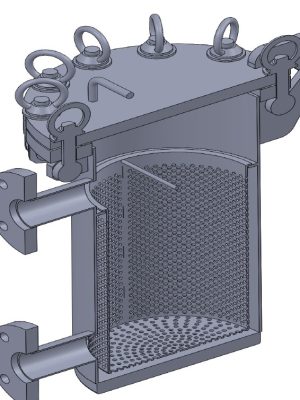

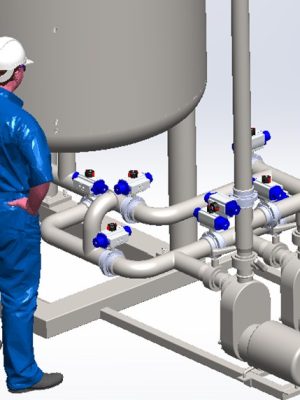

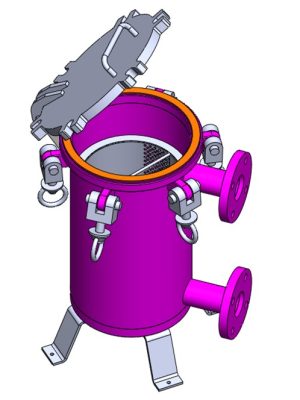

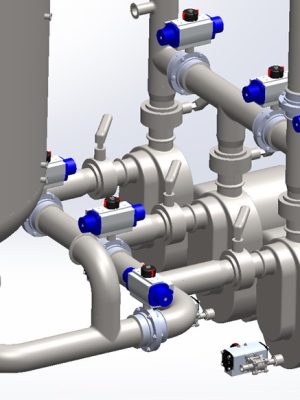

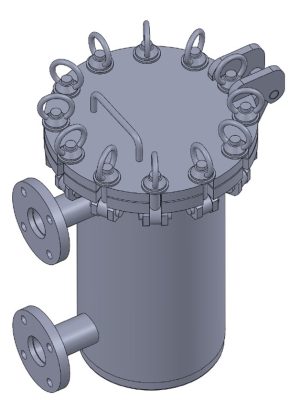

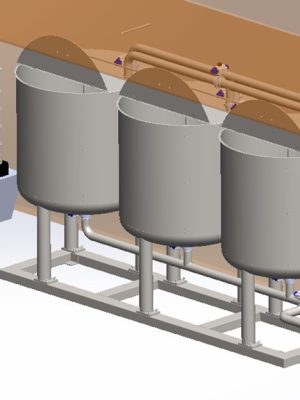

Mitjançant SolidWorks, es va realitzar el disseny 3D de la unitat, optimitzant la disposició de la bomba centrífuga, les resistències elèctriques d’escalfament i el sistema de bombes de membrana per a la dosificació de desincrustants. Es va equipar l’armari de control amb instrumentació d’alta precisió: sondes de temperatura Pt-100, transductors de pressió i mesuradors de conductivitat. Tota l’enginyeria de detall, incloent acotacions i plànols constructius per a la fabricació en acer inoxidable de grau farmacèutic, es va desenvolupar amb AutoCAD.

Resultat
S’ha lliurat un equip CIP altament eficient que redueix els temps d’aturada per neteja i garanteix la repetibilitat dels processos d’higienització. La precisió en la instrumentació permet al client estalviar aigua i productes químics, mentre que el sistema d’escalfament integrat assegura l’eliminació de contaminants complexos. El resultat és una instal•lació que facilita la validació de processos i augmenta la seguretat operativa de la planta.
